Beschrijving

SPAL PWM Fan Controller Kit – Dual – 500W +

Regel uw SPAL PWM ventilator automatisch op basis van de koelvloeistoftemperatuur met deze complete Plug & Play SPAL PWM Fan Controller Kit.

Deze set is speciaal ontwikkeld voor een snelle en betrouwbare installatie van 2x SPAL PWM brushless ventilator met een maximaal vermogen van meer dan 500 Watt per stuk. Dankzij de voorgemonteerde kabelboom met connectoren is solderen of zelf bedraden niet nodig.

De controller regelt de ventilator volledig automatisch en traploos via PWM. Hierdoor draait de ventilator alleen wanneer dat nodig is en altijd op het juiste toerental. Dit zorgt voor een stillere werking, een lager stroomverbruik en een constantere motortemperatuur dan een traditionele aan/uit ventilatorregeling.

Voordelen:

• Complete Plug & Play kabelboom
• Geschikt voor 12V én 24V
• Geschikt voor 2x SPAL PWM ventilator vanaf 500 Watt per stuk
• Automatische temperatuurregeling
• Traploze PWM-aansturing
• Lagere inschakelstroom dan een traditionele ventilatorregeling
• Minder stroomverbruik
• Minder geluidsproductie
• Constantere motortemperatuur
• Hoogwaardige automotive bekabeling
• Eenvoudige installatie dankzij voorgemonteerde connectoren

Voorgeprogrammeerde temperatuurregeling

De controller is standaard geprogrammeerd met de volgende instellingen:

• Ventilator start bij 75°C
• Traploze PWM-regeling vanaf 75°C
• 100% ventilatorsnelheid bij 95°C

Hierdoor wordt de koelcapaciteit geleidelijk opgebouwd. De ventilator draait alleen zo hard als nodig is, wat zorgt voor een efficiënte en stille werking.

Maatwerk programmering mogelijk

Standaard wordt de controller geleverd met bovenstaande temperatuurinstellingen. Deze instellingen kunnen niet door de gebruiker zelf worden aangepast.

Heeft uw motor of toepassing andere gewenste schakelmomenten? Geen probleem.

Wij kunnen de controller vóór levering programmeren met de gewenste inschakel-, regel- en vollasttemperaturen, zodat de regeling perfect aansluit op uw koelsysteem.

Vermeld de gewenste temperaturen bij uw bestelling of neem vooraf contact met ons op.

Universeel inzetbaar – 12V én 24V

In tegenstelling tot veel andere PWM-controllers is deze SPAL PWM Fan Controller Kit geschikt voor zowel 12Volt als 24Volt installaties.

De controller en de Plug & Play kabelboom zijn universeel toepasbaar en werken op beide spanningssystemen. Hierdoor is één set geschikt voor vrijwel iedere toepassing, van personenauto en motorsport tot bedrijfswagens en industriële voertuigen.

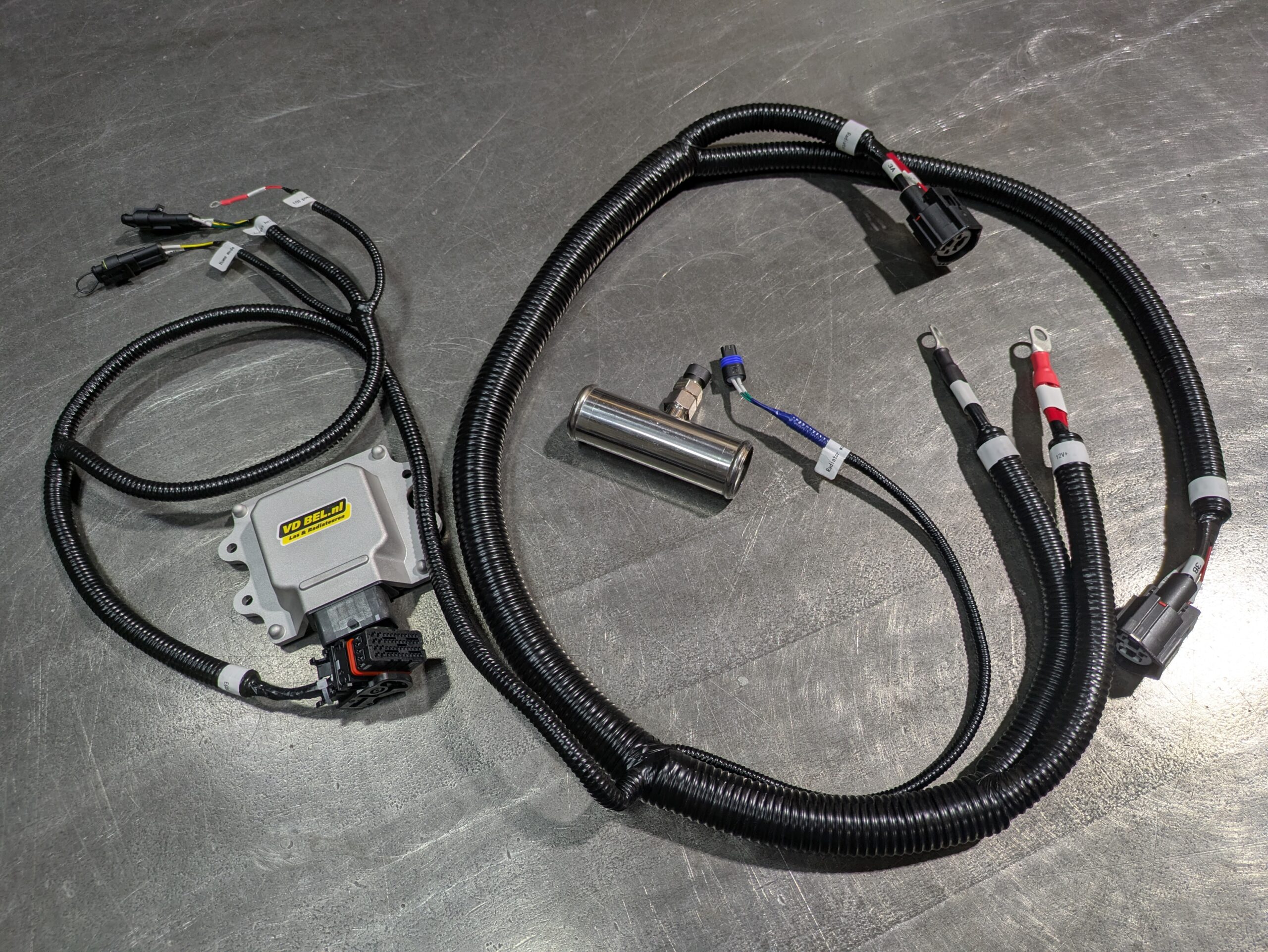

Inhoud van de set

• PWM Controller (ECU)
• Complete Plug & Play kabelboom
• Temperatuursensor M12x1,5 + koelbuismontage (36mm)

Aansluiten

De complete kabelboom is voorgemonteerd en voorzien van alle benodigde aansluitingen voor een snelle en eenvoudige installatie.

• Accu + (kabeloog)
• Accu – (kabeloog)
• Geschakelde +12V voeding (M5 kabeloog, ECU Power)
• Connector voor temperatuursensor
• Connector voor de ECU/controller
• 2x Connector voor de SPAL PWM ventilator

Home Mode (Failsafe / Airco-functie) (100% ventilatorsnelheid)

De controller is voorzien van een Home Mode ingang.

Wanneer deze draad wordt onderbroken, schakelt de controller de ventilator direct naar 100% vermogen, ongeacht de koelvloeistoftemperatuur.

Deze functie kan worden gebruikt als:

• Failsafe bij een storing.
• Airco-aansturing, zodat de ventilator direct op vol vermogen draait zodra de airconditioning wordt ingeschakeld.

Home Mode actief = draad onderbroken.

Programmeerpoort

De controller beschikt over een Access Hole (Service- en programmeerpoort).

Deze aansluiting is uitsluitend bedoeld voor Van der Bel om de software van de controller te programmeren of te wijzigen.

Hiermee kunnen wij onder andere aanpassen:

• Inschakeltemperatuur
• PWM-opbouw
• Temperatuur waarbij de ventilator 100% vermogen levert
• Overige instellingen voor specifieke toepassingen

De programmeerpoort is niet bedoeld voor gebruik door de eindgebruiker.

Toepassingen:

Deze controller is geschikt voor 2x SPAL PWM brushless ventilator met een maximaal opgenomen vermogen vanaf 500 Watt per stuk.

Ideaal voor onder andere:

• Motorsport
• Rally
• Driften
• Circuitauto’s
• Stockcars
• Kitcars
• Restomods
• Engine swaps
• Off-road voertuigen
• Industriële koelinstallaties
• Custom aluminium radiateurs

Waarom kiezen voor een PWM ventilator?

In tegenstelling tot een conventionele ventilator die alleen volledig in- of uitschakelt, regelt een PWM-ventilator het toerental continu op basis van de koelvloeistoftemperatuur.

Hierdoor profiteert u van:

• Lager stroomverbruik
• Minder belasting van dynamo en accu
• Minder geluidsproductie
• Langere levensduur van de ventilator
• Snellere opwarming van de motor
• Constantere bedrijfstemperatuur
• Optimale koelprestaties onder alle omstandigheden

Voor meer informatie over PWM signalen klik hier

VDBEL-DOUBLE-800W
