PWM-Aansturing voor Ventilatoren en Waterpompen – Uitleg & Oplossingen

Steeds meer moderne koelventilatoren en elektrische waterpompen werken met een PWM-signaal in plaats van een traditioneel analoog stuursignaal. We zien deze technologie in toenemende mate terug bij toepassingen in automotive, motorsport, industrie en custom build projecten.

Op deze pagina leggen we uit:

wat PWM-sturing precies is en het verschil tussen analoge en PWM-aansturing

hoe aftermarket ECU’s PWM signalen gebruiken

hoe onze temperatuur-gestuurde PWM-controllers werken

en welke producten wij leveren voor PWM-ventilatoren en pompen

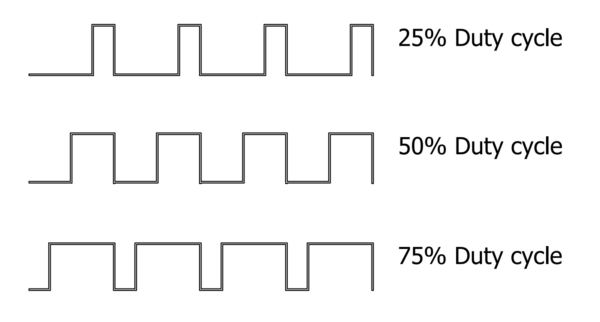

Wat is een PWM-signaal?

PWM staat voor Pulse Width Modulation. In plaats van een variabele spanning (bijvoorbeeld 0–12V) wordt een ventilator of waterpomp aangestuurd met een digitale puls:

de spanning blijft constant

maar de aan-uit verhouding bepaalt het toerental

dit wordt uitgedrukt in een percentage bijv:

25% PWM = laag toerental

50% PWM = half vermogen

90% PWM = maximaal vermogen (afhankelijk van het model)

PWM-aansturing wordt veel gebruikt omdat het:

efficiënter is, minder warmte produceert in regelaars

nauwkeurige regeling mogelijk maakt en perfect samenwerkt met ECU’s en temperatuursensoren

Verschil tussen analoge en PWM-aansturing

Veel elektrische ventilatoren zijn traditioneel analoog geregeld, meestal door:

een weerstand, relais in stappen, of een spanningsregelaar

Bij analoge regeling wordt het toerental bepaald door de spanning die naar de motor gaat.

PWM-regeling:

werkt via een aparte stuurdraad, motor krijgt altijd volledige voedingsspanning

toerental wordt digitaal bepaald, betere controle bij lage snelheden, minder energieverlies

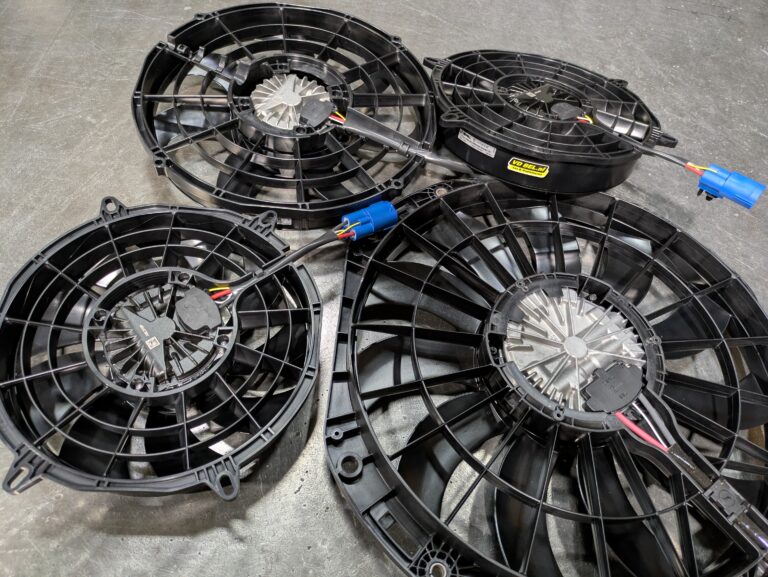

Sommige brushless SPAL-ventilatoren hebben zelfs beide! PWM en analoog (0-10v)

Bepaalde SPAL-ventilatoren beschikken zowel over:

een hoofdvoeding (1. RED)

een massa (2. BLACK)

én een aparte PWM-stuurlijn (4. WHITE)

én een aparte 0-10V-stuurlijn (3. YELLOW)

Hiermee kan dezelfde ventilator:

analoog aangestuurd worden of via een PWM Signaal

Dat maakt deze ventilatoren zeer geschikt voor aftermarket-toepassingen en motorsport.


Pinout spal stekker:

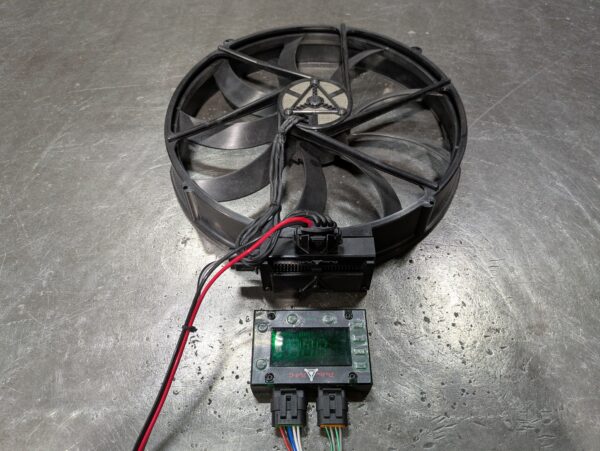

Voordelen van een PWM-ventilator of waterpomp in combinatie met een PWM-controller

De combinatie van een borstelloze (brushless) PWM-ventilator of waterpomp met een speciaal daarvoor ontworpen PWM-controller biedt duidelijke voordelen op het gebied van betrouwbaarheid, prestaties en efficiëntie:

Langere levensduur
Door de nauwkeurige en elektronische PWM-aansturing wordt de ventilator/waterpomp minder zwaar belast. Dit vermindert slijtage aanzienlijk en verlengt de levensduur.

Optimale koelprestaties
Een PWM-controller regelt het toerental exact op basis van de benodigde koeling. Hierdoor draait de ventilator/waterpomp nooit harder dan nodig en is de koeling altijd optimaal afgestemd op de actuele situatie.

Lager energieverbruik
Dankzij de efficiënte PWM-regeling wordt alleen het vermogen gebruikt dat daadwerkelijk nodig is. Dit resulteert in een lager energieverbruik, minder warmteontwikkeling en een efficiënter systeem als geheel.

Dit maakt een PWM-ventilator of waterpomp met bijbehorende controller de ideale oplossing voor duurzame, betrouwbare en energiezuinige koeltoepassingen.

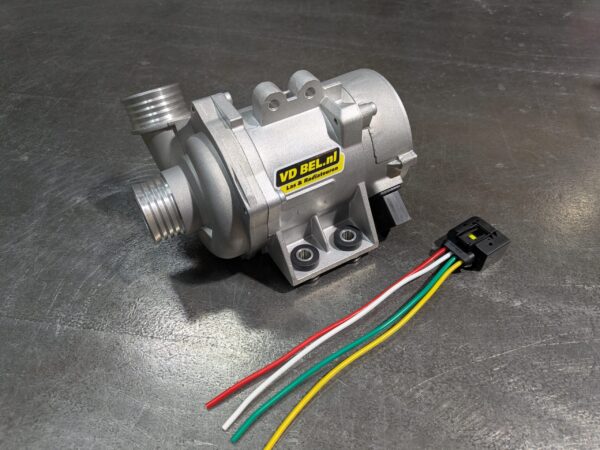

PWM-waterpompen

Een PWM-gestuurde elektrische waterpomp zorgt voor een slimme en efficiënte regeling van de koelvloeistof, precies wanneer dat nodig is.

Wanneer de motor koud is, kan de waterpomp (gedeeltelijk) uit blijven. Hierdoor warmt de motor sneller op en wordt onnodig stroomverbruik voorkomen. Pas zodra de temperatuur oploopt, wordt de waterpomp automatisch ingeschakeld en geregeld.

Bij high-performance toepassingen, zoals in de autosport, biedt een elektrische waterpomp een groot voordeel ten opzichte van een standaard mechanische pomp. Na een race of zware belasting komt er vaak veel restwarmte vrij, terwijl de motor stationair draait of net is uitgezet. In die situatie levert een originele waterpomp vaak te weinig flow.

Met een PWM-gestuurde elektrische waterpomp kan de watercirculatie juist dan actief worden verhoogd. Hierdoor wordt de temperatuurpiek na het rijden effectief opgevangen, bijvoorbeeld direct nadat de auto van de baan afkomt.

Door de waterpomp actief en gericht aan te sturen:
Warmt de motor sneller op
Wordt energie bespaard
Blijft de temperatuur beter onder controle
Wordt oververhitting na zware belasting voorkomen

In combinatie met een goede PWM-controller vormt de elektrische waterpomp een betrouwbare en krachtige oplossing voor zowel straat- als racegebruik.

PWM-ventilatoren en waterpompen – ons assortiment

Ook leveren wij diverse producten voor PWM-gestuurde koelsystemen, waaronder:

Brushless SPAL PWM-ventilatoren

PWM-controllers voor Ventilatoren

PWM-gestuurde elektrische waterpompen

Ventilatoren van bijv, SPAL en Deltapag

KLIK HIER VOOR ONS ASSORTIMENT



Aftermarket ECU’s met PWM-uitgang

Veel moderne aftermarket ECU’s kunnen zelf een PWM-signaal uitsturen, zoals systemen die gebruikt worden in:

raceauto’s restomods engine swaps custom builds of trackday voertuigen

In deze gevallen is vaak geen losse PWM-controller nodig, mits:

de ventilator compatibel is en het juiste signaalniveau wordt gebruikt

en als de duty-cycle correct is ingesteld

Advies:

Wij adviseren altijd om:

te starten rond 25% PWM

dit geleidelijk te laten oplopen

maximaal rond 90% PWM

Niet alle ventilatoren functioneren goed bij 100% duty-cycle.

Sommige modellen kunnen: foutmeldingen geven, gaan pendelen, of in beveiliging vallen

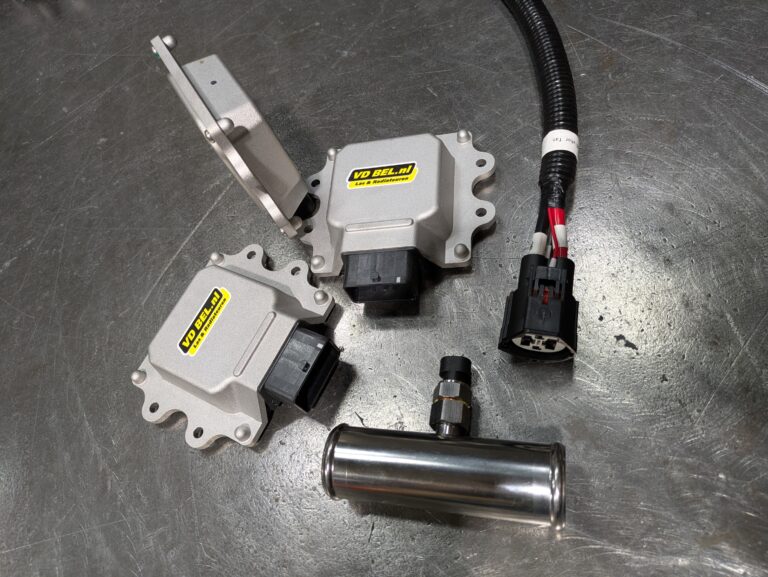

Temperatuur-gestuurde PWM-controllers van vdBel

Onze PWM-regelaars zijn speciaal ontwikkeld voor professionele koeltoepassingen en werken volledig automatisch op temperatuur.

Standaard instellingen:

starttemperatuur: 75°C

volledig vermogen rond: 95°C

daartussen loopt het toerental traploos op

Deze instellingen zijn:

op aanvraag aanpasbaar via programmering

geschikt voor specifieke motoren of industriële processen

Onze controllers worden veel gebruikt in combinatie met:

SPAL ventilatoren, PWM-waterpompen, aluminium radiateurs en maatwerk koeloplossingen

Advies nodig? Wij denken mee

Elke toepassing is anders. Of het nu gaat om:

een raceauto

klassieker met moderne aandrijving

industriële installatie

landbouwmachine

hydraulische koeling

PWM waterpomp aansturing

Wij helpen graag bij:

het kiezen van de juiste PWM-ventilator

het selecteren van een controller

temperatuursinstellingen

of maatwerk oplossingen

Klik hier voor ons actuele aanbod PWM-producten in de webshop

Of neem contact met ons op voor technisch advies.
